Dispositivo de interfaz electromecánica miniatura para integración electrónica

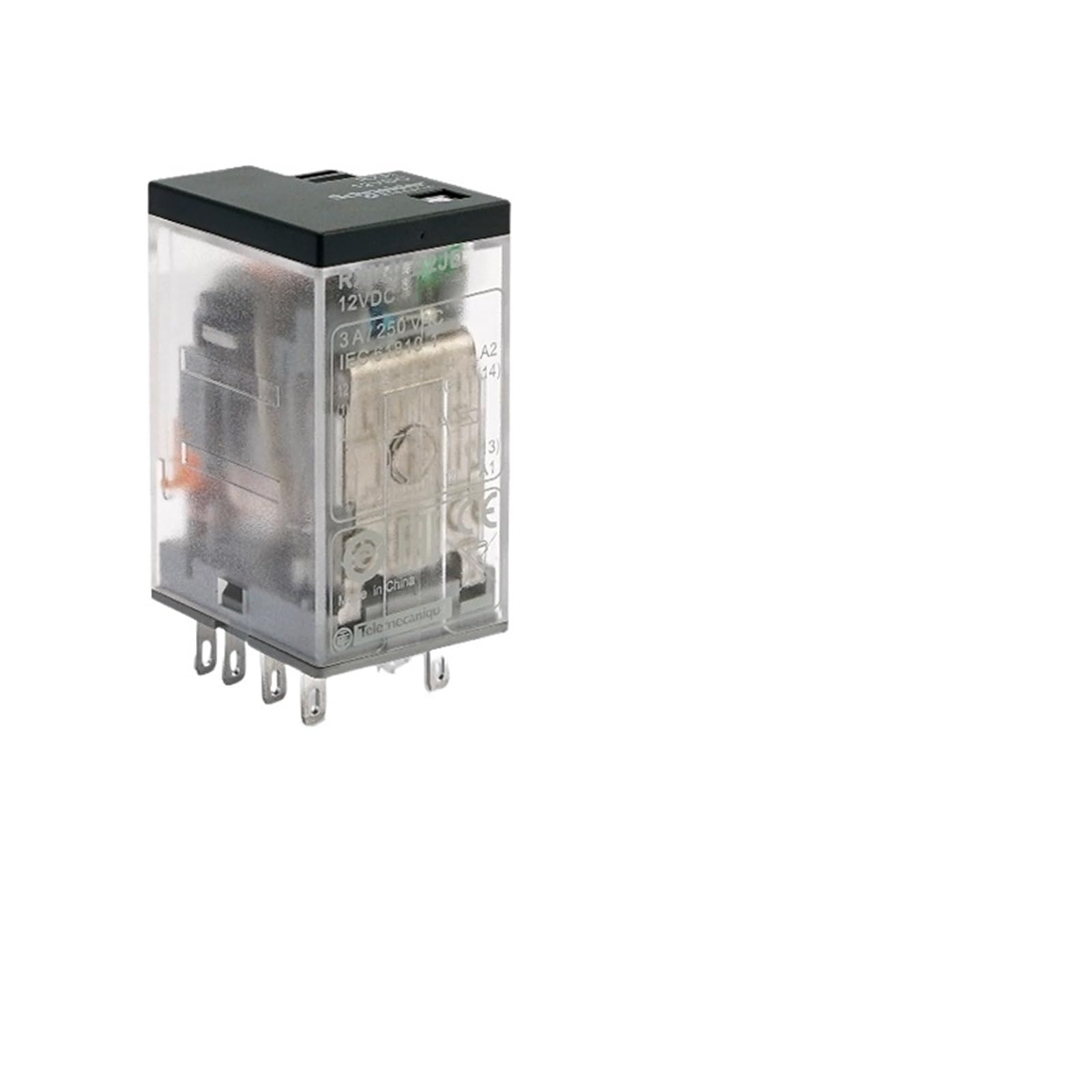

Este relé intermedio pequeño de la serie RXM responde a las necesidades específicas de los diseñadores de sistemas que buscan un componente de interfaz robusto. Su función principal consiste en adaptar los niveles de tensión y corriente entre las salidas lógicas de control digital y los actuadores mecánicos finales del proceso.
Detalles de arquitectura interna y conexiones
A diferencia de los modelos básicos de menos contactos, la variante de 14 pines proporciona una flexibilidad de diseño superior. Permite gestionar de manera segregada bucles de realimentación hacia el PLC, encendido de lámparas piloto de estado y la activación del contactor de potencia principal, todo desde un único pulso de bobina de 12V DC.
Tabla de especificaciones operacionales
| Componente de la gama | Especificación del modelo RXM4LB2JD |
|---|---|
| Voltaje nominal de mando | 12V DC (Corriente Continua) |
| Corriente máxima admisible | 3A por contacto independiente |
| Matriz de contactos de salida | 4 contactos normalmente abiertos y 4 normalmente cerrados |
| Formato físico de patillas | Pines machos cilíndricos reforzados |
Fiabilidad estructural para entornos industriales
La carcasa exterior transparente protege el mecanismo interior contra el polvo ambiental suspendedido en entornos de taller, permitiendo al mismo tiempo una inspección visual clara del movimiento de la armadura móvil durante las pruebas de puesta en marcha o mantenimiento predictivo del sistema eléctrico.
